三相負載調節器TLB
產品描述
技術參數

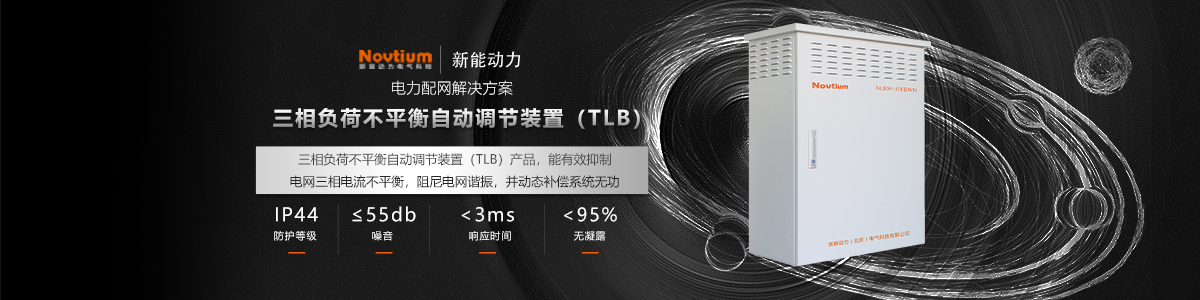

三相負荷不平衡自動調節裝置（TLB）介紹
新能動力研發生產的三相負荷不平衡自動調節裝置 TLB 產品，能有效抑制電網三相電流不平衡，阻尼電網諧
振 ，并動態補償系統無功，在短時間內完成從額定容性無功功率到額定感性無功功率的相互轉換，可以勝任對沖擊
性負荷 的補償，不會出現過補或欠補等問題，是傳統無功補償設備所企及的，綜合節能顯著等特點，適用于
各種工作狀況。
加裝三相負荷不平衡自動調節裝置 TLB 后能有效的改善三相負載的不平衡，補償線路無功電流，有如下幾個
方面：
三相平衡電流加大變壓器的輸出能力，使各種設備壽命變長。
三相平衡電流減小中性點電壓的偏移，提高供電質量。
顯著降低變壓器發熱及線路損耗。
平衡三相電壓，提高供電質量。
TLB特點
采用模塊化設計，可單獨運行，也可多模塊共同運行
高開關頻率保證輸出電流不產生諧波
響應速度快，響應時間≤3ms
高可靠性的補償效果，實時補償
連續可調的無功補償能力，克服電容器分級補償能力不足的情況
自動限流功能，避免長時間輸出過載
自身功耗低，相互擴展能力強
獨特的散熱設計，噪聲小，使用壽命長
遠程無線（有線）組網
箱式結構設計，體積小，重量輕，易于安裝和調試
防雨防塵設計，滿足戶外安裝要求
|
規格 |
NLB04-50DWN |
NLB04-75DWN |
NLB04-100DWN |
NLB04-150DWN |
|
|
額定電壓/VAC |
400 |
||||
|
額定輸出不平衡電流 (IN)/A |
72.2 |
108.3 |
144.3 |
216.5 |
|
|
輸入電壓范圍/VAC |
380±20% |
||||
|
額定電網頻率/Hz |
50±10% |
||||
|
|
|||||
|
無功調節范圍 |
從額定容性無功到額定感性無功連續可調 |
||||
|
|
|||||
|
三相不平衡度 |
<3%（額定電流時） |
||||
|
|
|||||
|
工作環境溫度 |
-30~+45℃(40℃以上需降額使用) |
||||
|
運行環境濕度 |
<95%，無凝露 |
||||
|
冷卻方式 |
強迫風冷 |
||||
|
防護等級 |
IP44 |
||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) ，（高原型0~5000m） |
||||
|
|
|||||
|
智能通訊 |
RS485，GPRS，藍牙 |
||||
|
|
|||||
